微小硬さ試験機 MVK-EⅢ （株）アカシ製（現：（株）ミツトヨ）
装置写真
皮膜を垂直に埋め込み、皮膜断面を研磨して、皮膜の断面像を顕微鏡で
拡大観察して厚さを測定します。
渦電流式測定法では測定が困難なもの（曲面、小さいもの、複雑な形状の
ものなど）にも対応できます。
視覚的に観察できるので、皮膜の化成状態の確認ができます。
（写真撮影は別途料金）
| 皮膜厚さ試験 顕微鏡断面測定法 | |

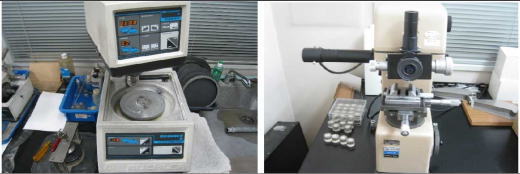

| 使用装置 | 自動研磨機 エコメット2／オートメット2 ビューラーITWジャパン（株）製 微小硬さ試験機 MVK-EⅢ （株）アカシ製（現：（株）ミツトヨ） |
装置写真 |
|
| 試験規格 | JIS H 8680-1 |
| 主な試験条件 | 測定回数：皮膜断面を5箇所以上測定する |

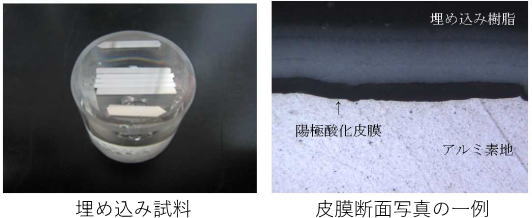

| 試験片 | 15 mm程度の試験片を切り出して、埋め込み試料を作製します。 |
| 特徴 | 皮膜を垂直に埋め込み、皮膜断面を研磨して、皮膜の断面像を顕微鏡で 拡大観察して厚さを測定します。 渦電流式測定法では測定が困難なもの（曲面、小さいもの、複雑な形状の ものなど）にも対応できます。 視覚的に観察できるので、皮膜の化成状態の確認ができます。 （写真撮影は別途料金） |
| 一般社団法人 軽金属製品協会 試験研究センター | |
